Uma das ferramentas mais essenciais em todo laboratório de eletrônica é uma fonte de alimentação. Afinal, um circuito não fará muita coisa sem um pouco de energia. A maioria das pessoas compra sua primeira fonte de alimentação de um distribuidor de eletrônicos. No entanto, quando você avança um pouco mais no caminho, é hora de um rito de passagem comum: construir sua própria fonte de alimentação.
Se você precisar de algumas dicas sobre como fazer isso, o Professional Maker 101, um entusiasta da eletrônica, acaba de lançar um guia de construção para uma fonte de alimentação portátil muito criativa. Ele obtém energia de uma bateria de perfuração de 1.500 mAh de 18 volts e leva apenas alguns componentes para transformá-la em uma fonte CC estável e ajustável na faixa de 1,5 a 20 volts.

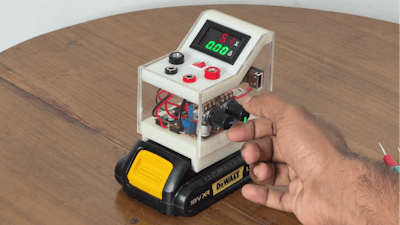

Montagem de {hardware} (📷: Professional maker 101)
Para iniciar a construção, o Professional Maker 101 criou algumas peças impressas em 3D para encaixar na bateria da furadeira na parte inferior e servir como painel de controle na parte superior. Eles são conectados por painéis de acrílico transparente cortados a laser que mostram o {hardware} interno.
Este {hardware} consiste em um conversor abaixador de tensão XL4015 e um conversor elevador XL6009. Um grande interruptor liga ou desliga a fonte, e uma combinação de voltímetro/amperímetro CC mostra a configuração de tensão e a quantidade de corrente que está sendo consumida. Um par de potenciômetros, modificados para rotação contínua, ajusta essas variáveis.
Testando um LED (📷: Professional maker 101)
As sondas podem ser conectadas à parte superior da unidade por meio de soquetes banana para alimentar seus circuitos. O dispositivo também pode ser colocado em um modo que permite que ele seja usado como um testador de LED que informa o nível de tensão que os LEDs exigem para operação regular.
Fazer esta fonte de alimentação parecer bonita certamente deu algum trabalho, mas conectar os componentes em si não exigiria muito esforço. Se você quiser se aprofundar nessa construção, assista ao vídeo com atenção.
