O que você faz quando seu DeLorean impresso em 3D é destruído? Esperançosamente, isso nunca acontecerá, mas você sempre pode se tornar o Dr. Emmett Brown e construir um fantástico trem De Volta para o Futuro com resina e filamento. Você também pode adicionar elementos interativos e iluminar sua impressão 3D para torná-la um merchandise colecionável valioso, uma joia em sua coleção.

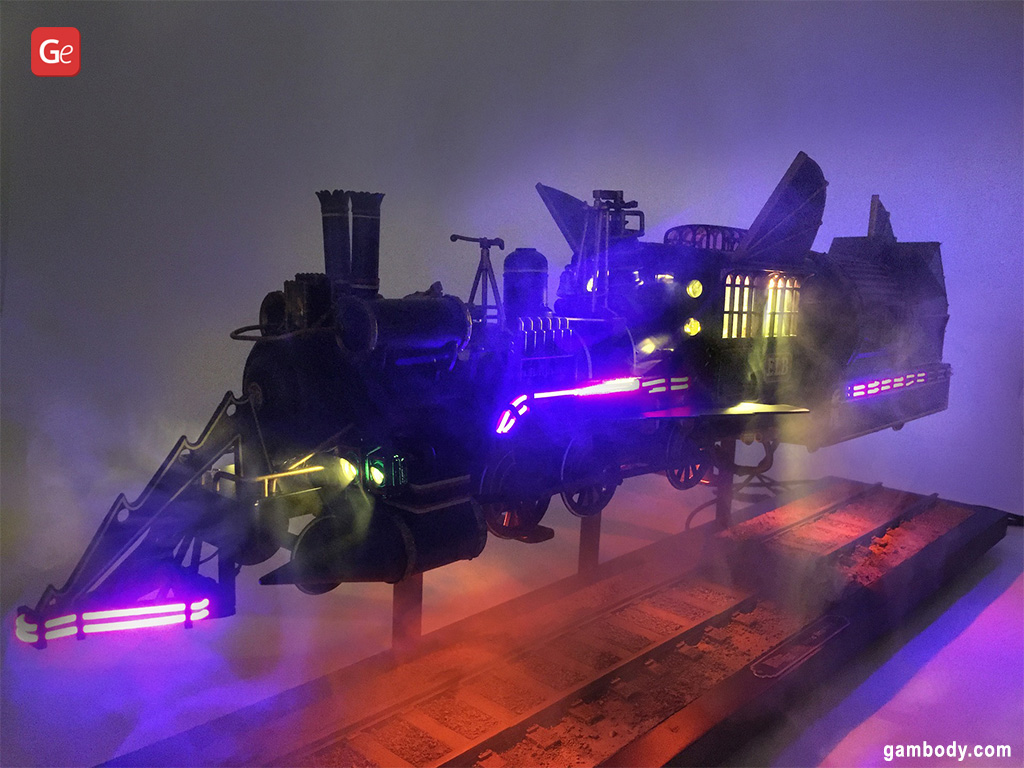

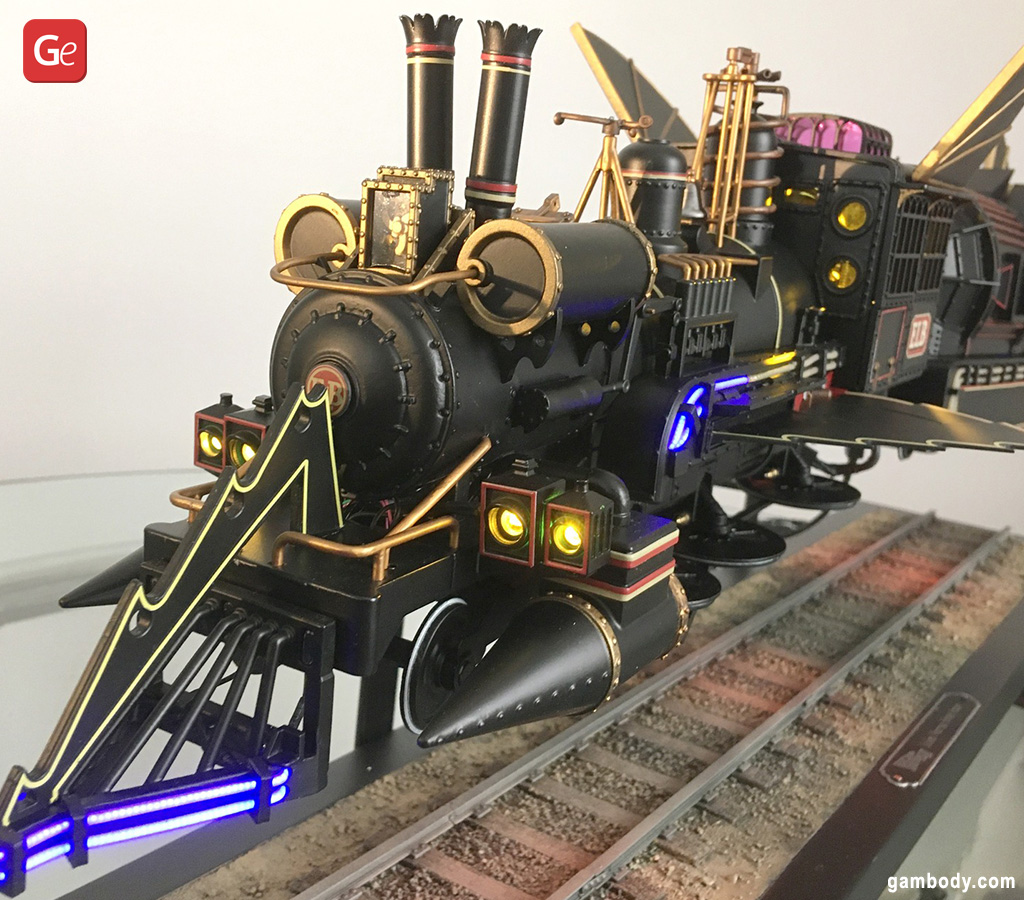

O entusiasta Seth completou seu trem BTTF, que ficou mágico, ostentando uma plataforma ferroviária realista, asas removíveis que lembram partes do submarino vitoriano de Júlio Verne, três motores elétricos, dois geradores de fumaça e muitas luzes LED. Gostaria de saber mais sobre seu incrível projeto?
Trem de volta para o futuro: dicas de impressão e montagem 3D
O lendário trem do tempo pode ser seu. Se você adora impressão 3D, discover o incrível Arquivos STL de volta para o futuro no mercado Gambode e crie um Impressão 3D do DeLorean (você pode atualizá-lo com Motores, suspensão ativa, Mr Fusionassim como inside, rodas e plataformas), Trem BTTF, Locomotiva de volta para o futuroe seus amados personagens de filmes de ficção científica.
Seu trem Júlio Verne pode se tornar uma verdadeira obra-prima se você seguir as dicas compartilhadas por Seth, que passou vários meses redesenhando e criando sua própria versão do lendário trem do tempo. Sua impressão 3D De Volta para o Futuro pode inspirar e motivar você a ir além da impressão 3D e aprender a redesenhar modelos, implementar todas as ideias que passarem pela sua cabeça, conectar os projetos, adicionar elementos rotativos e se divertir montando o que você mesmo imaginou. Lembre-se de que “o futuro é o que fazemos dele, então faça dele um futuro bom!”
1. Olá, você poderia se apresentar aos leitores do Gambbody e relembrar quando você aprendeu sobre impressão 3D e o que fez você se apaixonar por esse pastime?
Olá, meu nome é Seth. Eu moro na Bélgica. Cresci na década de 1980 como fã de ficção científica e construtor de modelos, desde que me lembro. Naquela época, a indústria de brinquedos estava em seus estágios iniciais e muitos filmes tinham merchandising e brinquedos limitados. Tendo como referência apenas gravações em VHS de baixa resolução e transmissões televisivas, um package de brinquedo ou maquete trouxe a visualização em 3D de elementos dos meus filmes favoritos.
De Volta para o Futuro period uma franquia com poucos brinquedos disponíveis, principalmente bonecos de ação e veículos. Lembro-me de repintar meus carros Sizzling Wheels para parecerem um DeLorean (saiba como pintar e montar uma impressão 3D DeLorean). Sempre adorei ser criativo, pintar e modelar. Quando surgiu a impressão 3D, comprei uma máquina e aprendi sozinho a desenhar modelos. Após alguns anos trabalhando em projetos robóticos, adquiri experiência em eletrônica e mecânica. Combinando minha formação como designer gráfico com a eletrônica e o poder da impressão 3D, comecei a criar adereços de filmes e miniaturas animadas. Meu primeiro projeto foi o Luxor Cab de De Volta para o Futuro Parte II, um carro fundido em escala 1/18 com peças impressas em 3D, com quatro servos para dobrar as rodas e inúmeras luzes.
Primeiro adereço do filme, Animatronic Luxor Cab BTTF:
2. O que você mais gosta na trilogia De Volta para o Futuro?
Gosto de algumas coisas:
- A narrativa da viagem no tempo é escrita de forma consistente e cuidadosa;
- A positividade da franquia, resumida na citação: “O futuro é o que fazemos dele, então faça dele um bom futuro”;
- Sua autenticidade – não houve De Volta para o Futuro Parte IV. A franquia não foi diluída com prequelas ou sequências excessivas.
3. Quantos modelos dos filmes De Volta para o Futuro você imprimiu em 3D?
Criei cerca de 20 modelos, incluindo carrosedifícios e adereços, principalmente usando impressão 3D e peças cortadas a laser.
4. O que você mais gosta no desenho do Trem De Volta para o Futuro de Júlio Verne, de Gambbody?
De Volta para o Futuro é rico em ovos de Páscoa e referências à cultura e à história. Figuras como Einstein, Copérnico, Von Braun e Júlio Verne estão entrelaçadas na trama da história. Temas de tempo, espaço, engenharia, imaginação e “o poder do amor” criam uma narrativa convincente. O trem De Volta para o Futuro faz referência visible ao Nautilus de Vinte Mil Léguas Submarinas. O nariz e as asas do trem lembram partes do submarino vitoriano de Verne.

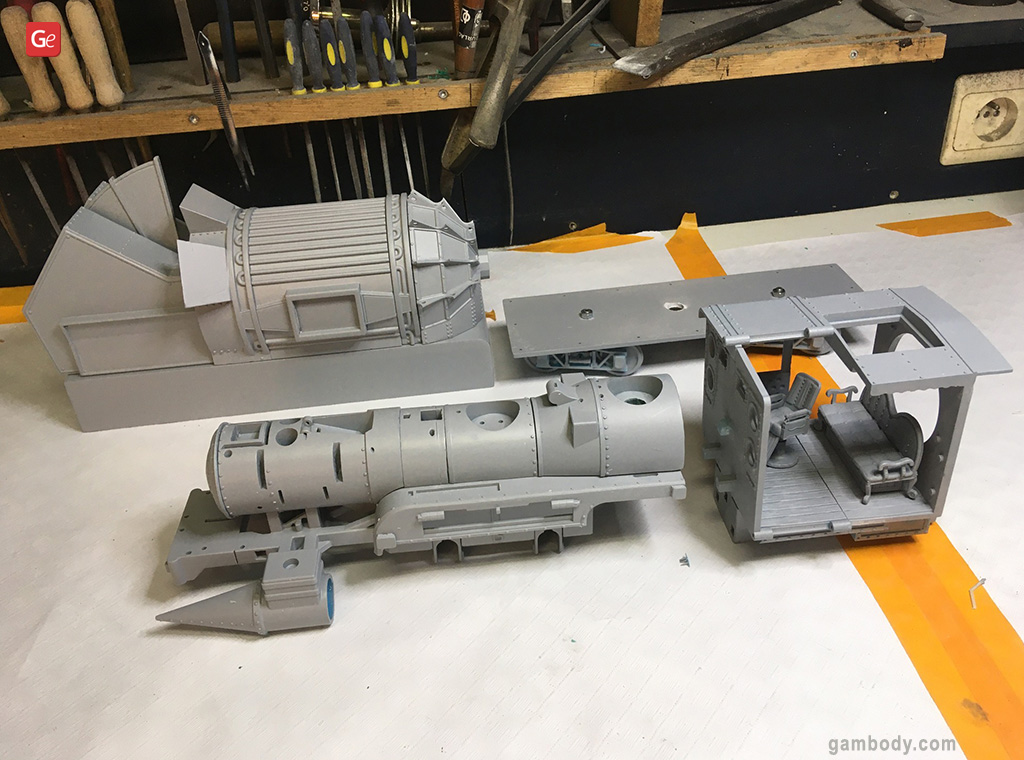

5. Quanto você redesenhou este projeto? O que precisava de mais atenção de acordo com sua visão?

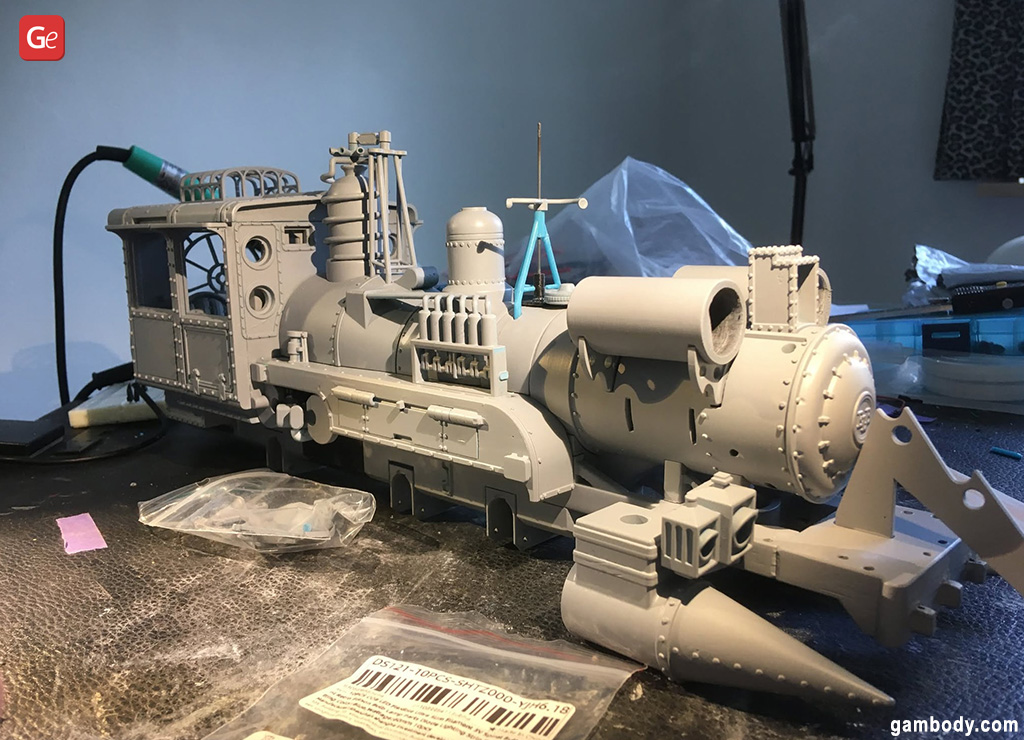

O design das peças do trem De Volta para o Futuro period sólido e lógico de montar. No entanto, algumas tolerâncias, como os conectores das peças do trailer e da cabine, eram um pouco apertadas. Como usei resina para impressão 3D, o lixamento foi simples.

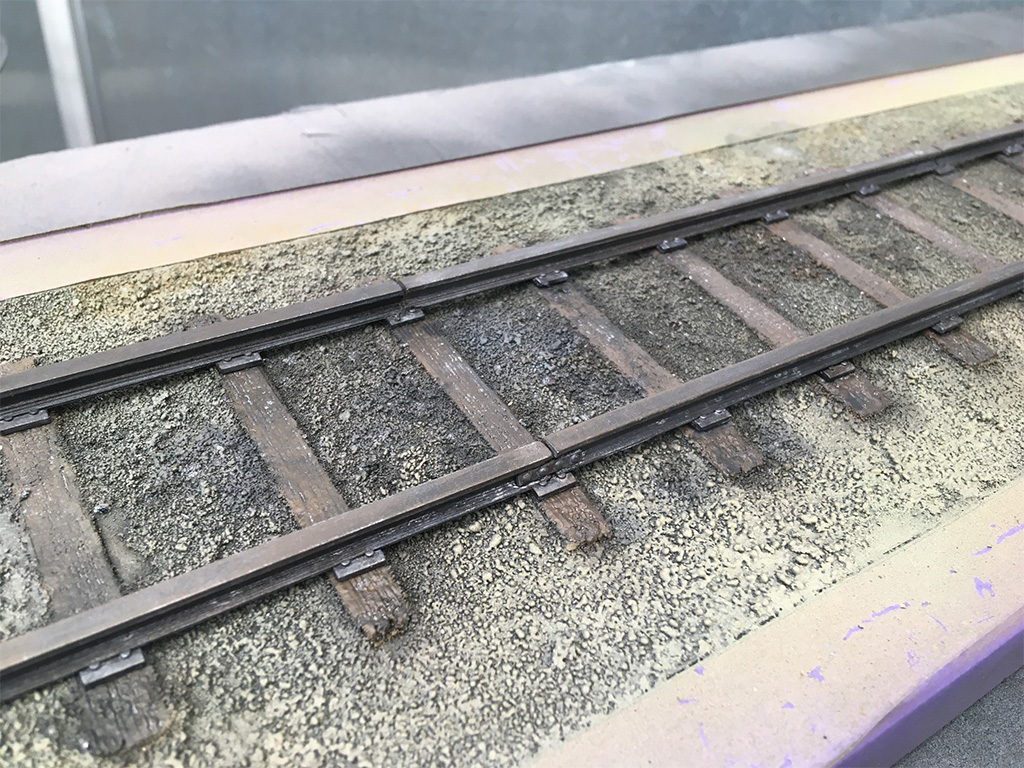

Redesenhei a base da ferrovia para maior realismo e segurança, incorporando suportes metálicos para segurar o trem, pois não confiava nas hastes impressas em 3D incluídas na época treinar Modelo 3D.
Os canais internos da locomotiva De Volta para o Futuro para a fiação das luzes poderiam ter sido maiores para acomodar mais fios, já que há espaço suficiente nos barris da caldeira. Também adicionei ímãs às asas da locomotiva (peças 1443-_16_side_hull_wing_R e 1443-_17_side_hull_wing_L) para prendê-las melhor e torná-las removíveis.
6. Quais recursos animatrônicos você adicionou ao modelo 3D do trem BTTF para impressão? Quão difícil foi esse processo?

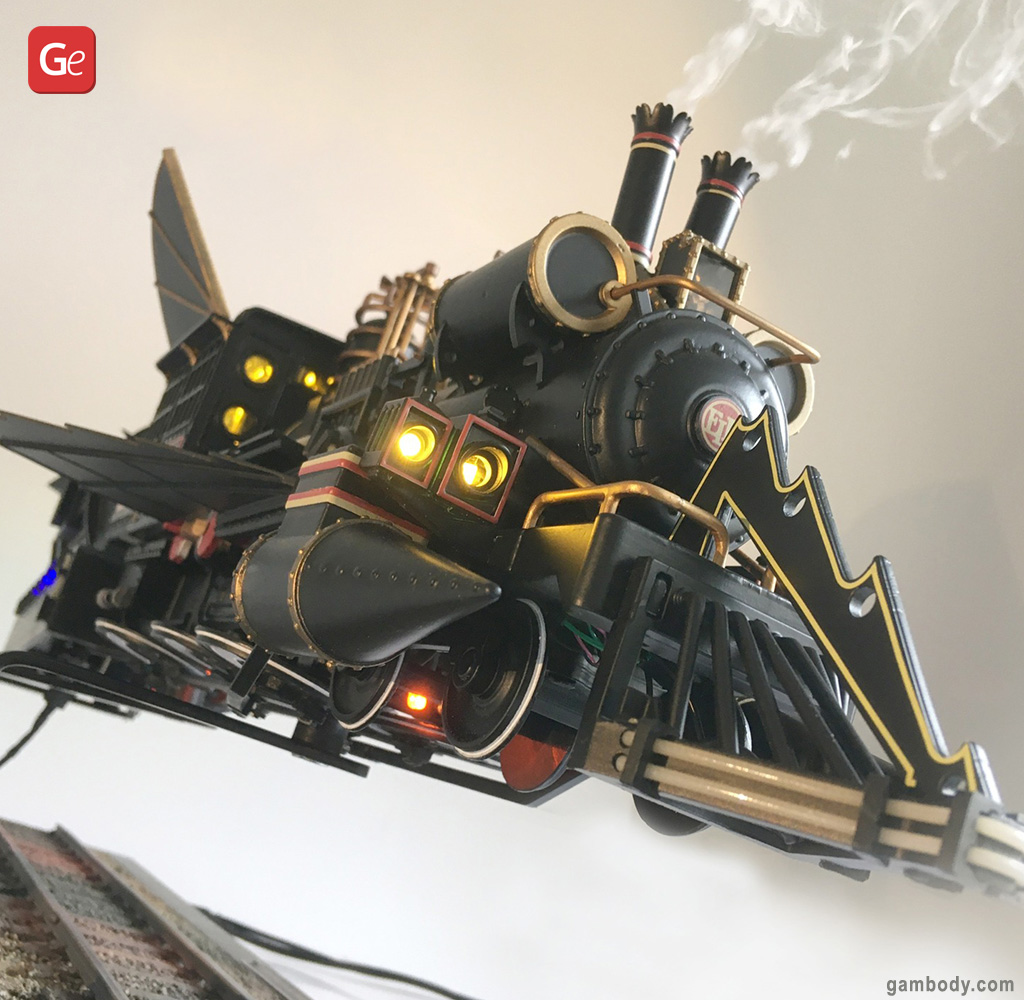

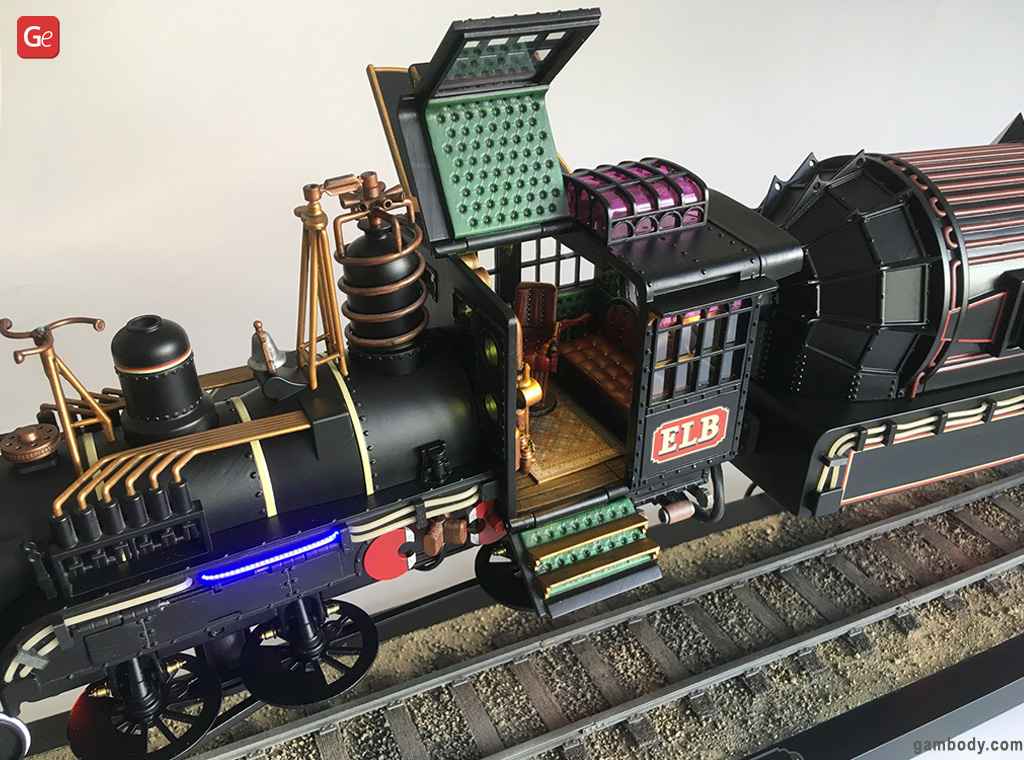

Integrei três motores elétricos, dois geradores de fumaça e cerca de 20 LEDs na locomotiva De Volta para o Futuro. Redesenhei o cano e o chassi para abrigar esses componentes e sua fiação.
No trailer adicionei cerca de 30 LEDs, espaço para microplaca e faixa de LED.
Leia também: Como colocar luzes LED em um modelo impresso em 3D.
A base do trailer foi redesenhada para ser cortada a laser em madeira, o que period mais rápido que a impressão 3D e permitia espaço para eletrônicos.
Com minha experiência na construção de miniaturas animatrônicas, projetar e integrar os motores não foi particularmente desafiador.
7. Quais impressoras 3D e quantas máquinas você usou para imprimir todas as peças do modelo do trem Júlio Verne?
Prusa MK3, Creality LD06, um laser Xtools S1 e talvez algumas peças do meu Anycubic Photon.
Leia também: A melhor impressora 3D barata para iniciantes (acessível, mas com ótimo valor).

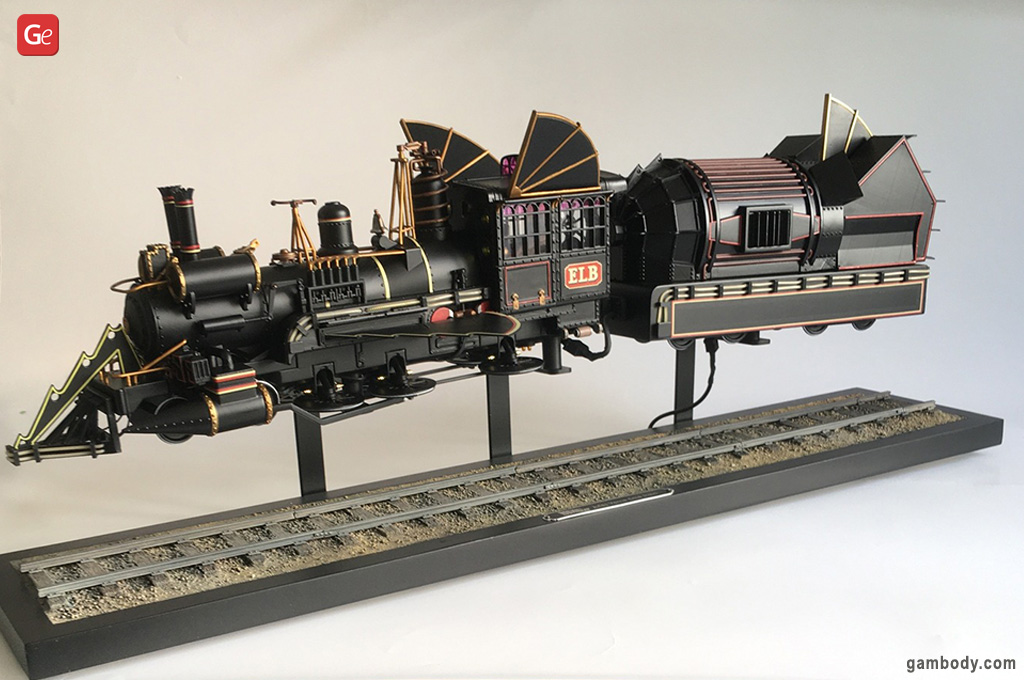

8. Você mencionou que seu modelo do trem do tempo tem escala 1/24 e tem 80 cm de comprimento. Quantos carretéis de filamento ou litros de resina foram necessários para este projeto?
De acordo com a descrição de Gambode, a versão FDM do trem de Júlio Verne está listada na escala 1/32, mas quando medi as peças, parecia mais próxima da escala 1/24. Usei aproximadamente 3 litros de resina e um pouco de PLA.
9. Quanto tempo você levou para concluir a impressão 3D do trem Júlio Verne?
O processo de impressão demorou cerca de 60-70 horas (80% resina, 15% FDM, 5% madeira e argila). Todo o modelo do trem De Volta para o Futuro, incluindo a base, levou cerca de dois meses para ser redesenhado e concluído.

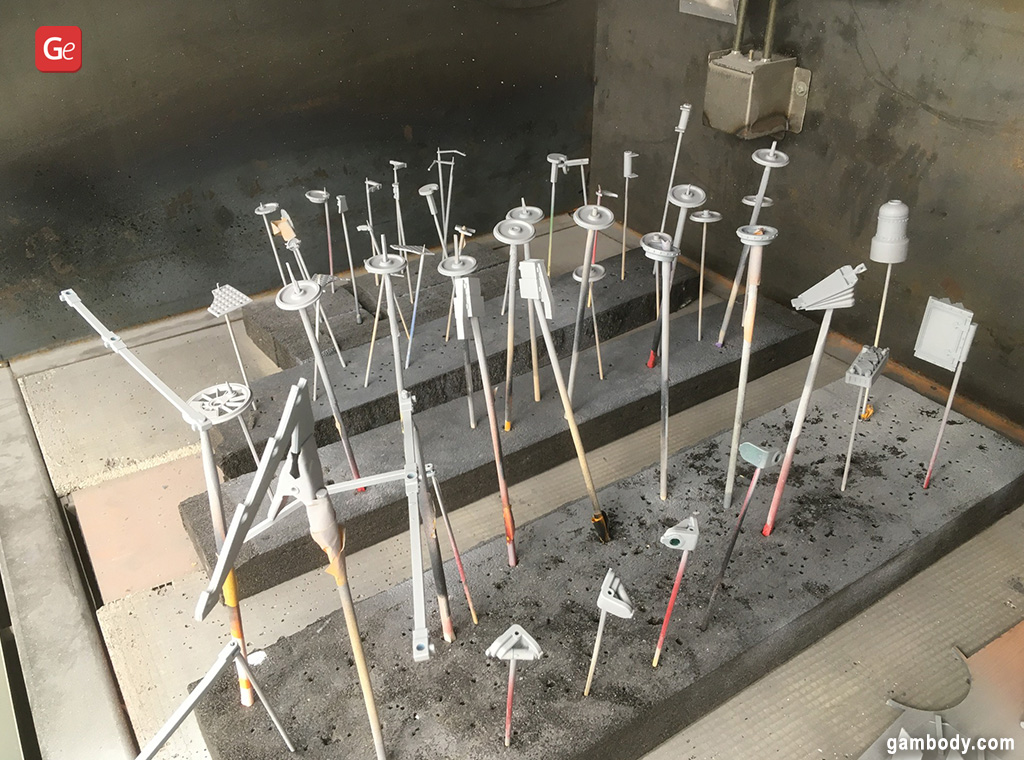

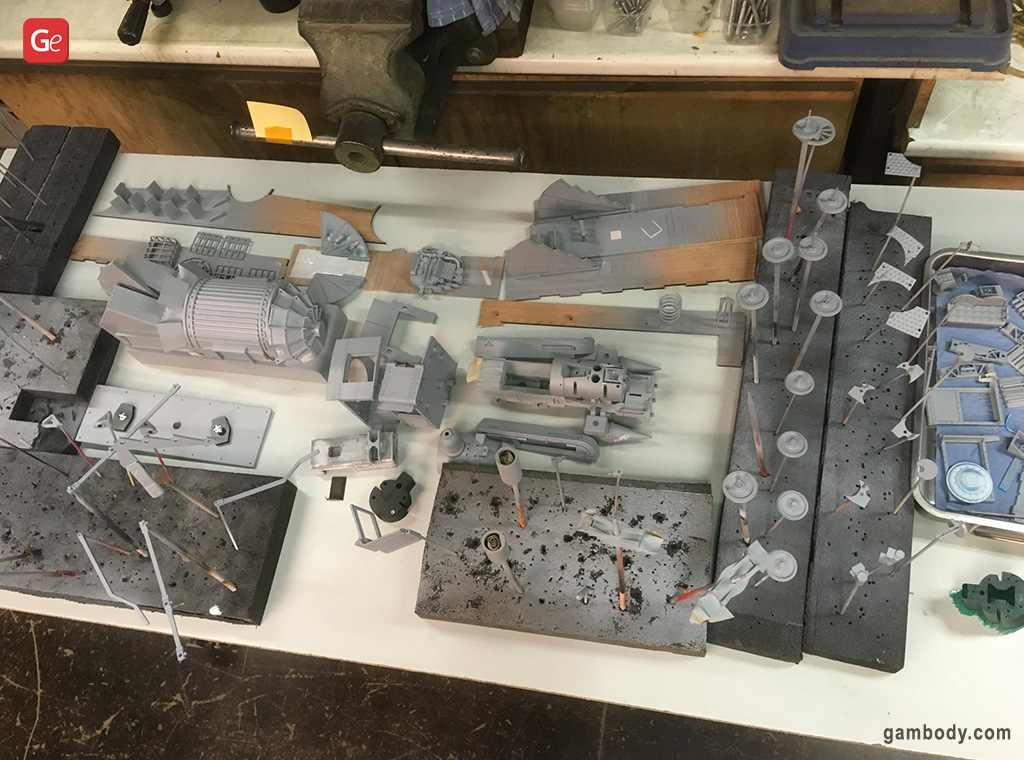

10. Você pode descrever suas etapas de pós-processamento para preparar as partes do trem que viaja no tempo para pintura?
- Adicionar primer e massa, lixar. Repita isso até que as superfícies estejam lisas.
- Lata de spray, aerógrafo ou pincel para colorir.
- Adicionando decalques.
- Adicionando um casaco transparente.
- Conjunto.
Leia também: Lixar e pintar impressões 3D (etapas fáceis).
11. Qual método de pintura você usou?
Usei latas de spray, aerógrafo e técnicas de pincel, inspiradas no estilo ‘eavy metallic’ para aplicação de cores.
12. Você pode compartilhar mais detalhes sobre como adicionar eletrônicos à locomotiva e trem De Volta para o Futuro impressos em 3D?

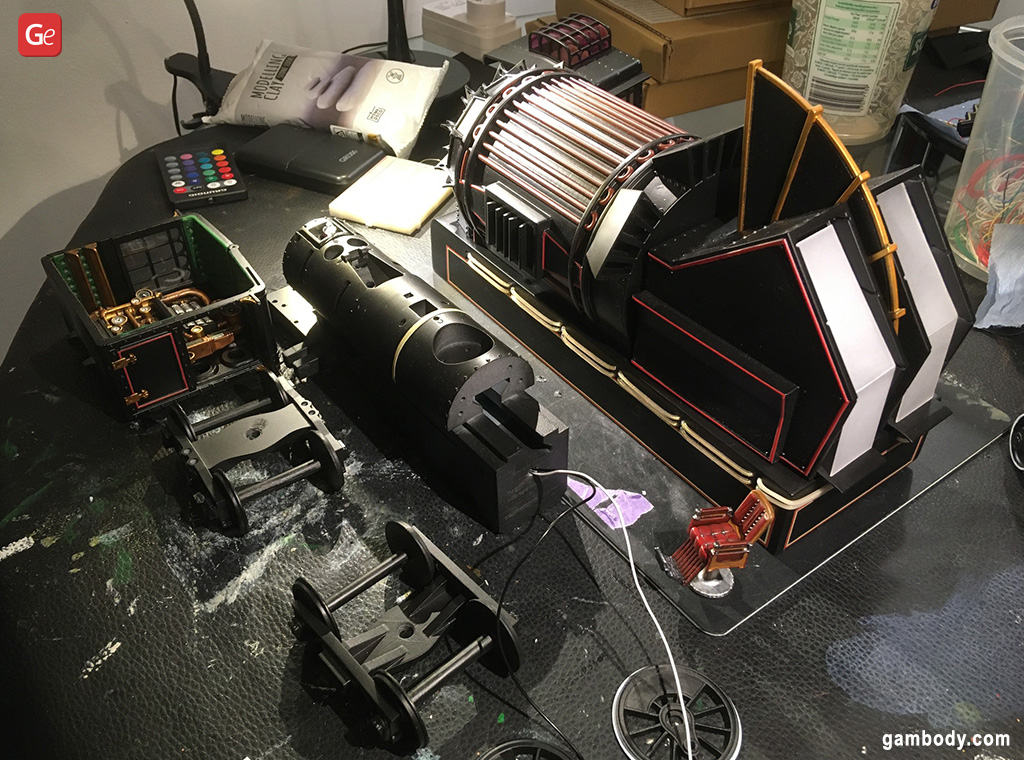

Projetar um modelo com eletrônica é mais complexo do que sem. Sem a eletrônica, as peças do trem BTTF podem ser coladas permanentemente após a pintura. Com a eletrônica, o modelo deve ser projetado para desmontagem para acesso aos componentes para testes ou reparos. Também projeto canais de fiação internos para ocultar os fios, pois a fiação exposta prejudica a aparência do modelo.
13. Quais partes do trem giram e se movem?
- 1443-_31_parts_b_2_FDM (mola giratória no topo do corpo da caldeira);
- 1443-_38_parts_c_2_FDM (buzinas giratórias no topo do corpo da caldeira);
- 1443-_21_parts_a_4_R_FDM (carretéis na lateral da locomotiva De Volta para o Futuro).

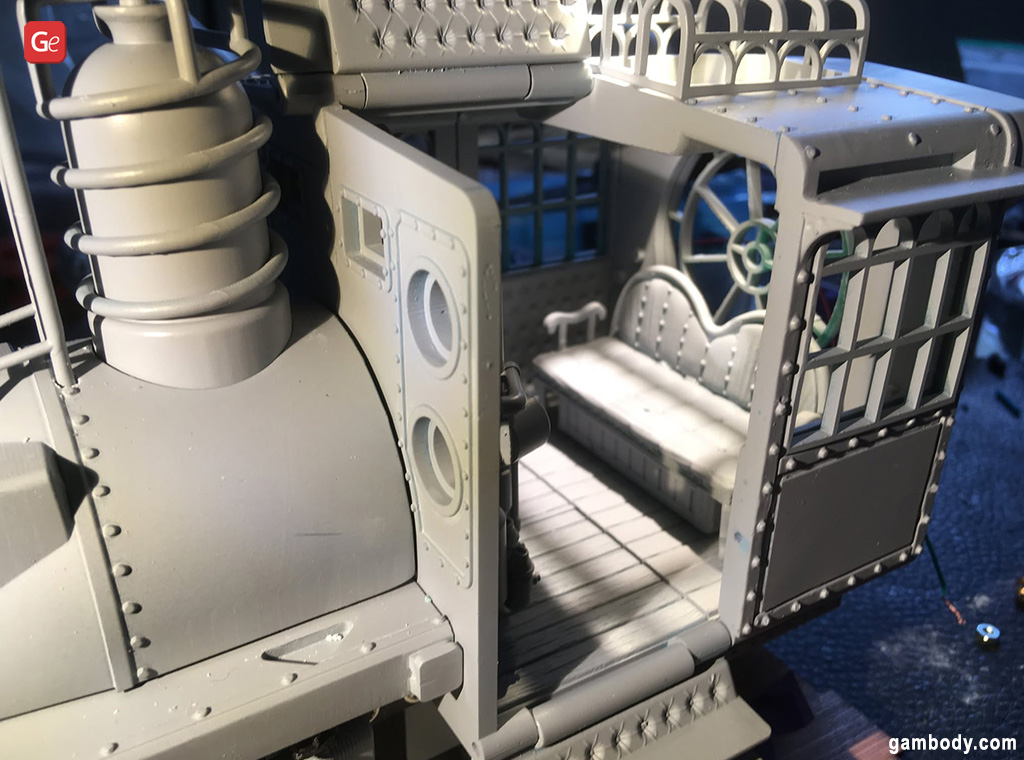

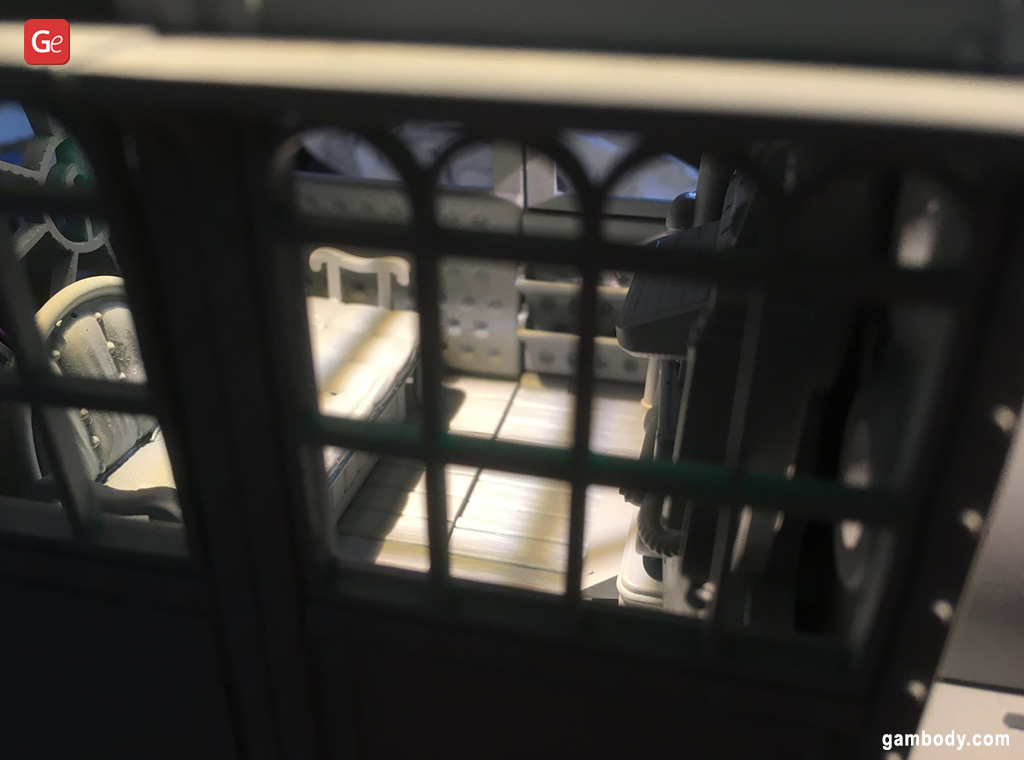

14. Que materiais você usou nas janelas da cabine do trem do tempo?

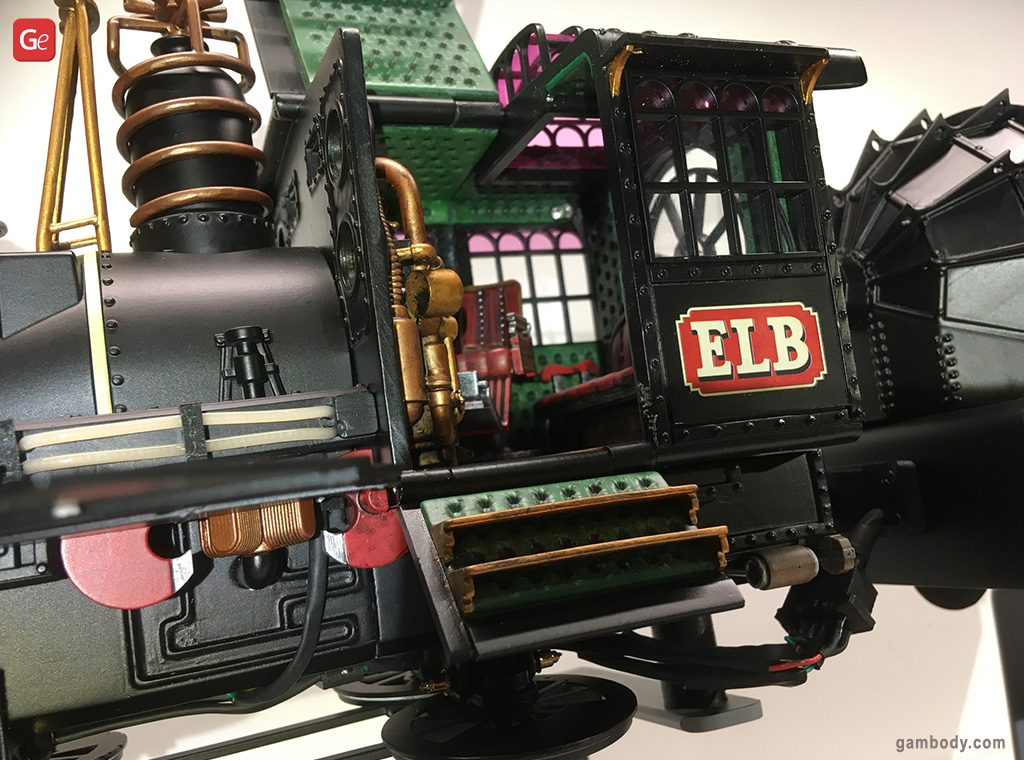

Usei folhas de acrílico de 0,8 mm em três cores: amarelo, roxo e transparente.
Leia também: Dicas para fazer impressões 3D nítidas em filamento transparente e resina.
15. O que levou mais tempo: imprimir, pintar e montar, ou adicionar e testar componentes eletrônicos e LEDs?
Lixar e aplicar primer nas peças do trem do tempo de Júlio Verne para deixá-las lisas levou mais tempo! Não gosto quando você vê camadas de impressão em meus modelos finalizados. A resina é mais fácil de polir do que o PLA clássico impresso em FDM.

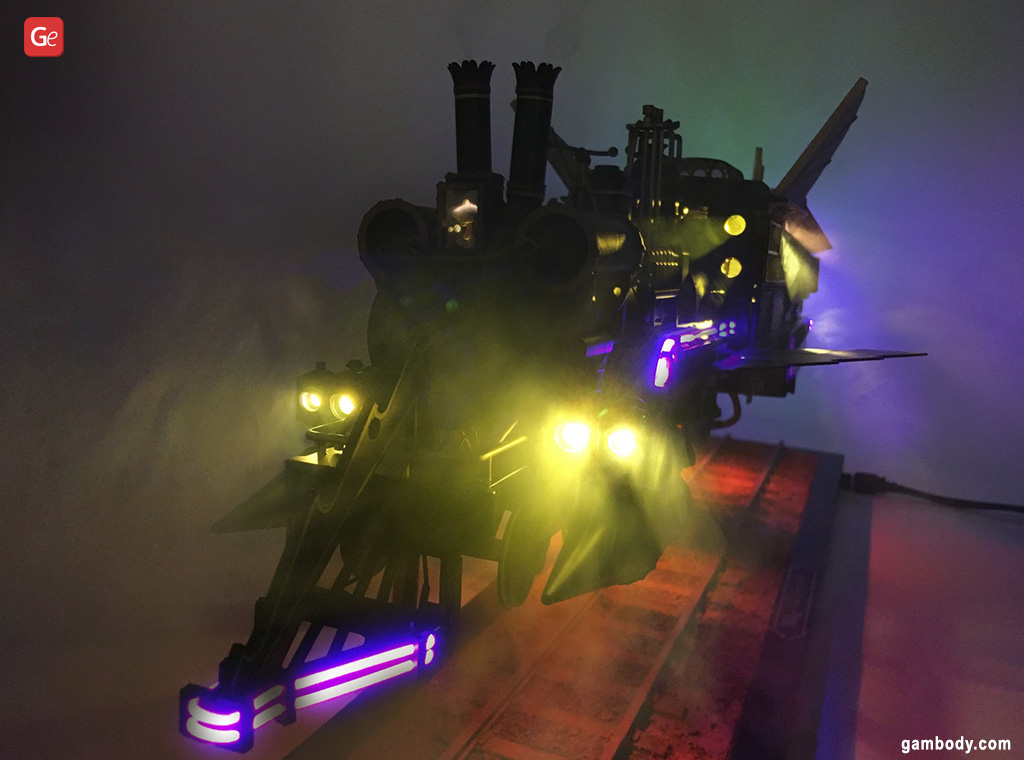

16. Você mencionou que o trem BTTF tem mais luzes que uma árvore de Natal. Você contou quantos LEDs teve que instalar no whole?
Cerca de 50 LEDs: LEDs de filamento e LEDs pequenos de 3 mm. Para ser honesto; Não tenho certeza de quantas luzes há em uma árvore de Natal média :-).
17. Que materiais você usou para criar os dois geradores de fumaça a bordo?
Usei geradores de fumaça à base de óleo comumente encontrados em marcas de modelos de trens como Märklin.
18. O que você mais gostou ao trabalhar neste trem de viagem no tempo?

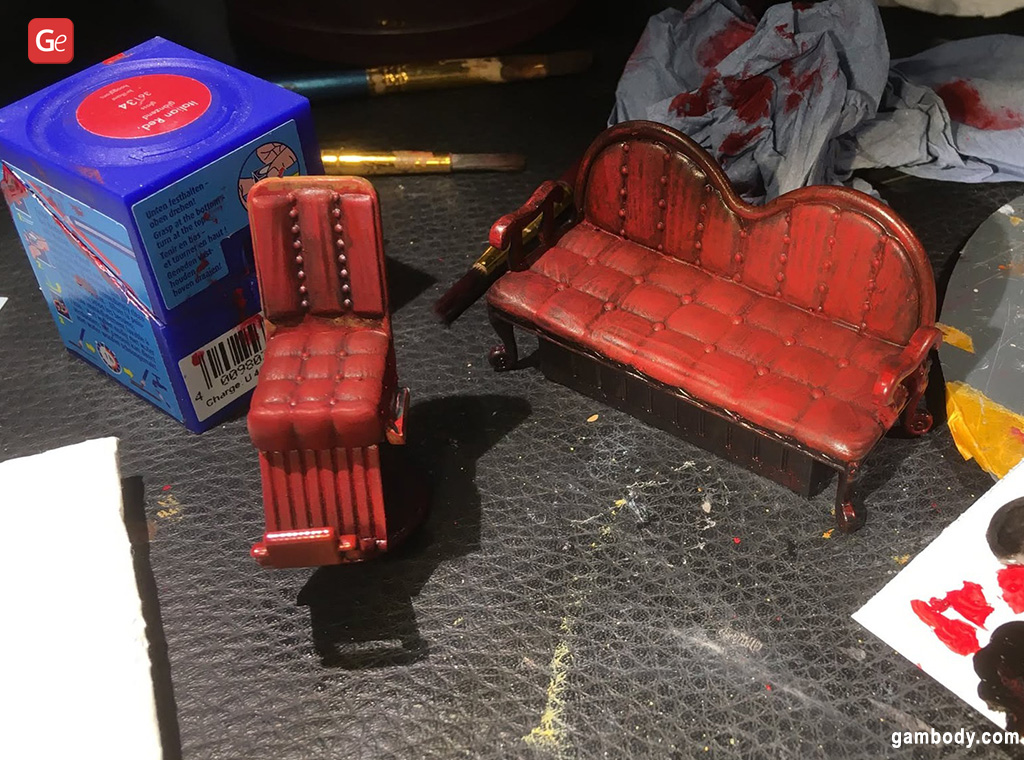

Gostei de pintar o inside à mão, inspirando-me no estilo de pintura “’eavy metallic” de Warhammer. Adicionar cor realmente dá vida ao modelo.
19. Onde você exibe o Trem Júlio Verne impresso em 3D?
Em uma vitrine em uma sala de coleção.
20. A sua próxima impressão 3D será de De Volta para o Futuro?
Sim, estou trabalhando em uma estação Texaco 2015 e em um Ford Mustang voador. Também estou considerando os binóculos de 2015 do Doc e outras coisas.
Gambode espera que todos os entusiastas que amam os filmes BTTF adicionem sua versão impressa em 3D do trem De Volta para o Futuro à sua coleção. Sinta-se à vontade para compartilhar fotos e vídeos do seu trem do tempo de Júlio Verne e outros projetos no Gambbody – Comunidade impressa em 3D no Fb página para inspirar hobbyistas de todo o mundo a assumir novos projetos.
