Nem todo projeto eletrônico de fim de semana é meticulosamente planejado com antecedência. Às vezes, os fabricantes têm apenas um esboço do que gostariam de realizar antes de começarem a vasculhar as gavetas de peças de reposição. Nestes casos, flexibilidade é o nome do jogo. Você pode estar procurando um Arduino Nano, mas um Raspberry Pi Pico também pode fazer o trabalho se estiver disponível. Encontrar uma peça alternativa é muito mais rápido do que esperar pela entrega de um pedido on-line.
No entanto, você não quer obter também solto com essas substituições. Como Tomasz, da Mellow Labs, descobriu recentemente, é sempre uma boa ideia ler as fichas técnicas antes de iniciar um projeto para ter certeza de que as peças funcionarão conforme planejado. Depois de destruir quatro sensores ambientais de sua configuração de casa inteligente DIY, Tomasz teve que dar um passo atrás e projetar o {hardware} com mais cuidado para que pudesse resistir às condições em que estava operando.
Um sensor SHT40 (📷: Mellow_Labs)
O culpado pelas repetidas falhas foram os altos níveis de umidade no banheiro. Isso rapidamente sobrecarregou sensores ambientais comuns como o BME280 e o BME680, levando a leituras não confiáveis e eventual falha de {hardware}. As primeiras tentativas de proteger os sensores foram criativas, mas não eficazes. Envolver o dispositivo em uma esponja e experimentar invólucros complexos impressos em 3D ajudou a protegê-lo da umidade, mas introduziu novos problemas, incluindo medições imprecisas devido ao fluxo de ar restrito.
A solução foi o sensor SHT40, um componente projetado especificamente para lidar com ambientes agressivos e ricos em umidade. É equipado com um microaquecedor integrado capaz de elevar brevemente a temperatura do sensor até quase 100°C. Este aquecimento rápido evapora a condensação antes que ela possa se acumular e causar danos. O aquecedor opera em pulsos curtos – nunca mais que um segundo – para evitar superaquecer o chip ou comprometer sua montagem.

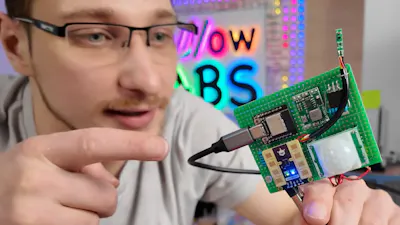

Em torno deste sensor, Tomasz construiu um dispositivo personalizado alimentado por um microcontrolador ESP32. O sistema também integra um sensor de presença e um sensor de luz, transformando-o em um nó multifuncional de banheiro inteligente. Um PCB personalizado e um gabinete impresso em 3D unem tudo, embora até mesmo estes exijam iteração. Os projetos iniciais retiveram o calor do ESP32, distorcendo as leituras de temperatura para cima. Adicionar orifícios de ventilação e refinar o structure corrigiu o problema.
Instalação do dispositivo (📷: Mellow_Labs)
Do lado do software program, o projeto é executado no ESPHome, permitindo a integração com um ecossistema doméstico inteligente mais amplo. Quando a umidade sobe acima de 70%, o sistema ativa o aquecedor do SHT40 enquanto suspende temporariamente as leituras de temperatura para evitar a captura de dados falsos. A iluminação também é automatizada, com níveis de brilho ajustados com base na luz ambiente e na hora do dia para proporcionar uma experiência noturna mais confortável.
Depois de mais alguns refinamentos – como inclinar o gabinete para melhor detecção de presença e adicionar um indicador de standing do aquecedor – o sistema foi finalmente considerado confiável no uso no mundo actual. Da próxima vez que você procurar peças próximas o suficiente para uma construção, mantenha este projeto em mente e verifique se tudo funcionará conforme o esperado antes de prosseguir.
